本機器為非標定制尺寸規格均可定制。用來解決熔石英棒，石英管的切割。

?

? 一、?? 設備說明

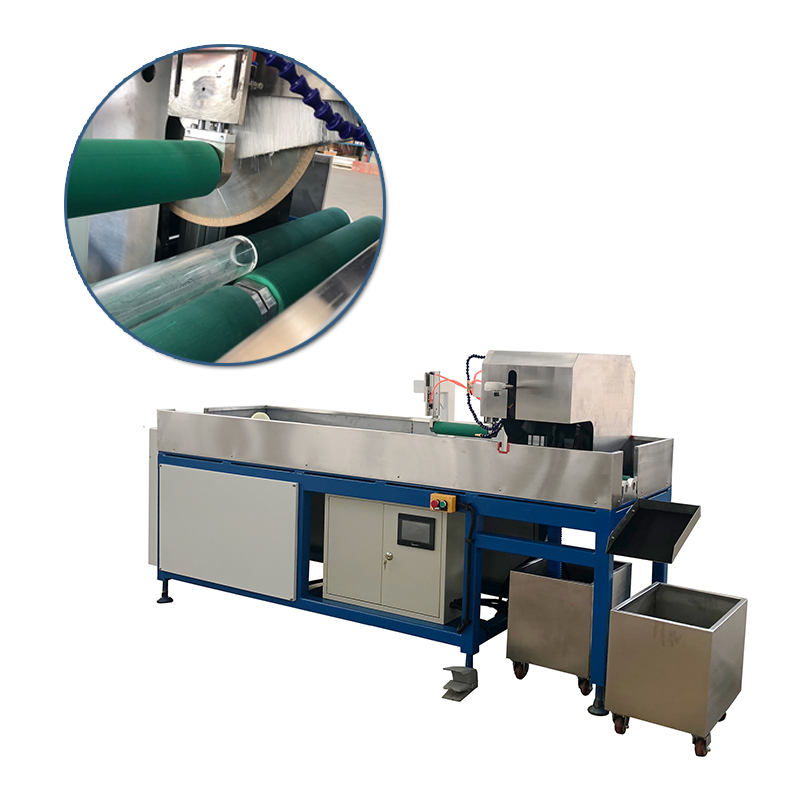

本次采購的切割機主要用于切割圓柱體石英管棒。切割過程描述：石英管材置于可轉動的滾輪上，開啟滾輪轉動，開啟切割片沖水，開啟切割機，切割片置于可上下擺動的搖臂上，下壓使切割片切割管材，切割過程中廢水大部分流向正下方的帶過濾鐵篩(開些小孔的鋼板)的廢水收集小車，濺開的廢水流向滾輪下的收集槽最后進入廢水收集小車。

二、?? 切割機技術要求

1、切割的石英管棒直徑范圍為35-140mm（可定制），原料長度為小于2000mm（可定制），切割后的長度為10-1600mm（可定制），切割過程中不可對原料表面造成劃傷；

2、滾輪表面為耐磨、防滑、不易老化的材料，溫度范圍為0-80℃。采用原生態丁晴膠滾輪。

3、整個切割機主要包含：切割電機、滾輪轉動、廢水收集和廢石英管收集。

4、切割平臺滾輪中心距地面參考高度為85cm。

5、?切割片可手動下壓，操控臂桿參考高度1400mm，以實際操作方便為準。

6、廢水收集小車，為手推車，平常使用時可整個推入切割機導軌下方；小車安裝一個小排水閥門;過濾篩底面距小車上沿參考距離10cm。

8、框架：三層油漆處理，防銹防腐蝕，軸承和鋼板都按防水處理。

9、需選擇優質、耐用的切割片，保證正常操作切割后石英棒切口光滑、崩邊小。

10、安裝有安全急停按鈕

三、?機器配置

? ? 1 框架：國標方管焊接，三層油漆處理，防銹防腐蝕

? ? 2 傳動軸：30度絡光軸。

? ? 3 托架輪：聚氨酯

? ? 4 壓持部分膠輥：原生丁晴膠

? ? 5 軸承：部分NSK（專業防水軸承）

? ? 6 工位零部件：鋼板；一部分電鍍處理（接觸水的位置做電鍍處理；按客戶要求制作）

? ? 7切割主軸電機：2級電機，變頻器控制+齒輪比調速?？蛇_6000轉/分

? ? 8 棒料旋轉電機：86步進電機

? ? 9棒料旋轉同步帶、同步輪：巴貝利

? ? 10氣缸：國產

? ? 11 切割電機：新東亞1.5KW

? ? 12 切割片：國產優質；直徑200—320mm（可按客戶要求采購）

? ? 13電氣元件：欣靈電器或者正泰

? ? 14水箱罩殼用不銹鋼或噴塑。主要零部件電鍍硬絡處理。

? ? 15 PLC及觸屏：臺灣臺達（可選進口）

?

?

? ?
