客戶需求：整線針對板幅1830*1220mm，加工后尺寸454*404mm，厚度1.5-10mm的玻璃原片進行全自動上料---切割---掰斷---流片入需方自有清洗設備（高度900mm），實現無人值守作業，并滿足小片玻璃以≤12S/piece流片至清洗機的生產節拍。
?

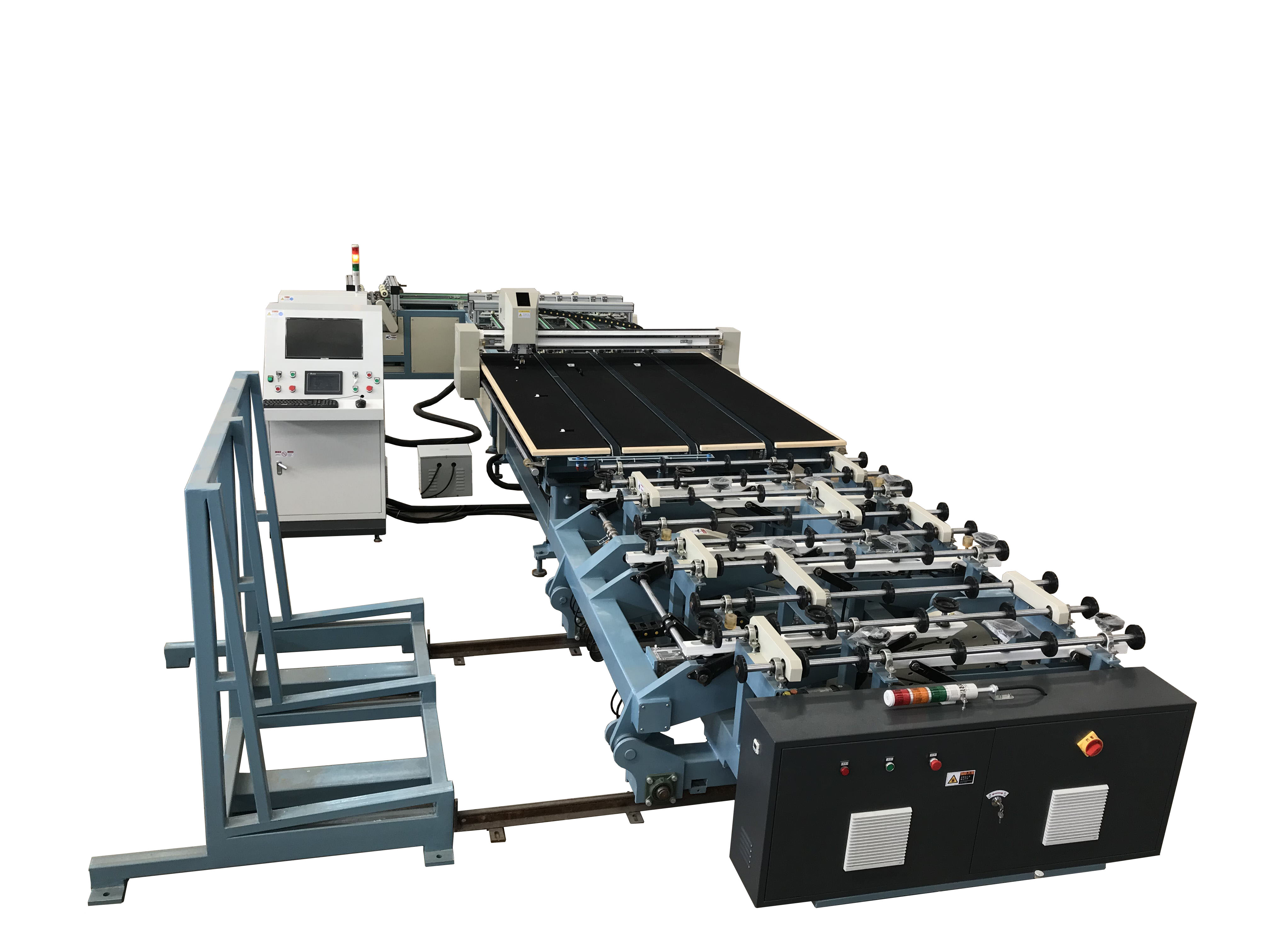

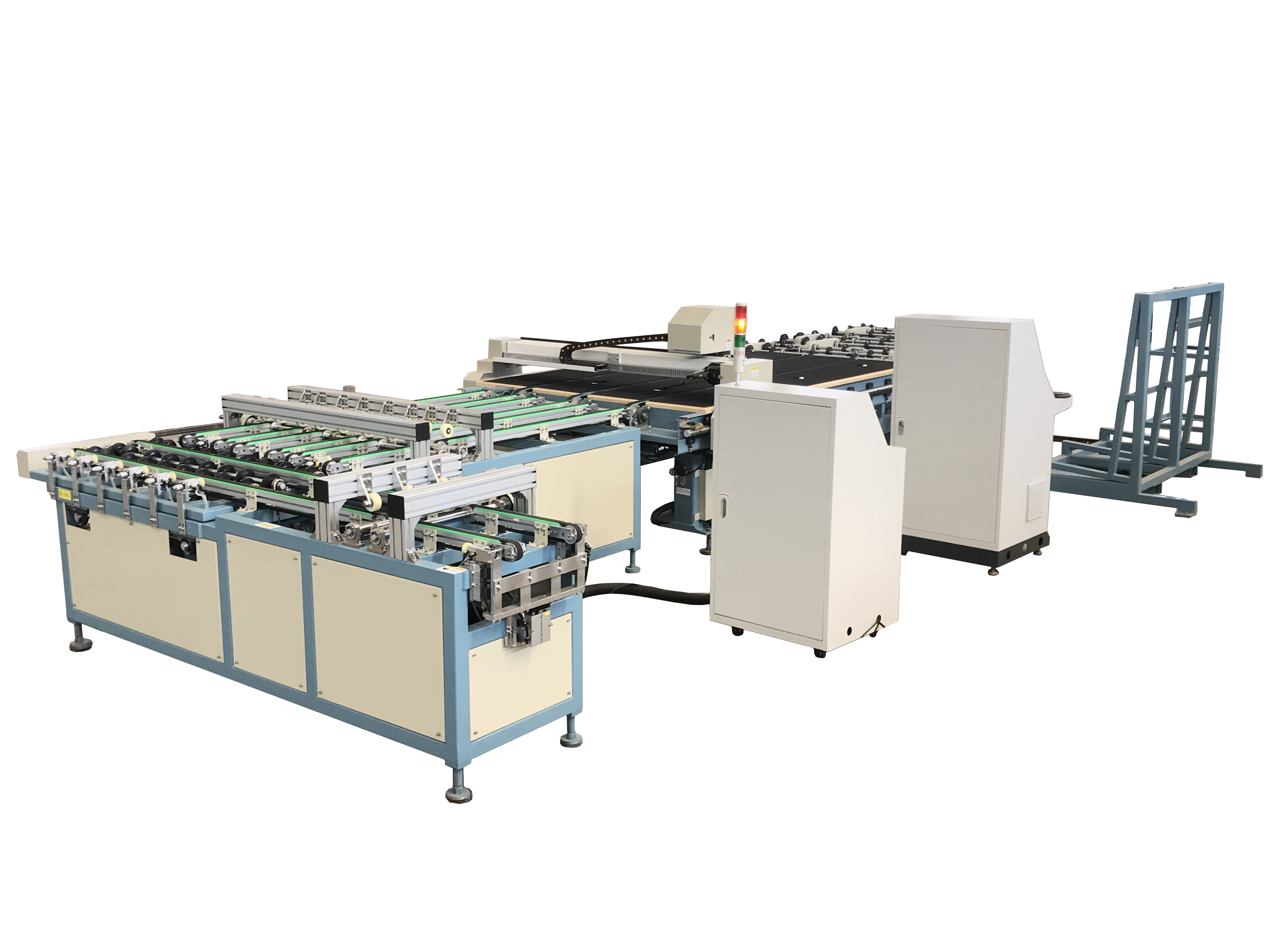

產線組成： SY-1813-U型雙翻單工位全自動吸盤式上片機
? ? ? ? ? ? ? ? ? ? ? ? ? ?SY-1813-C型全自動CNC玻璃切割機
? ? ? ? ? ? ? ? ? ? ? ? ? ?X-Break-Out 全自動橫向掰片機
? ? ? ? ? ? ? ? ? ? ? ? ? ?Y-Break-Out 全自動縱向掰片機
?
設備詳細介紹：
一、SY-1813-U雙翻單工位全自動吸盤式上片機
? ? ? ? ? ??1.1、?機械配置
? ? ? ? ? ??翻轉鏈輪鏈條：特制高精度加強型? ?傳輸膠輪：進口PU材質
? ? ? ? ? ? 真空吸盤：進口丁青膠材質（雙吸附結構）?傳輸/翻轉電機：國產減速電機變頻調速
? ? ? ? ? ? 真空泵：國產專用真空泵
? ? ? ? ? ? ? ?1.2、?電器原件
? ? ? ? ? ? ? ?PLC控制器：臺灣臺達? ?變頻器：臺灣臺達
? ? ? ? ? ? ? ?接近開關：索能? ?控制電纜：柔性屏蔽電纜
? ? ? ? ? ? ? ?交流接觸器：正泰??氣動原件：主要原件采用臺灣亞德克
? ? ? ? ? ? ? ?正負壓傳感器：日本SMC? ?觸摸屏：臺灣臺達
? ? ? ? ? ? ?1.3、技術參數
? ? ? ? ? ? ?上片尺寸范圍：最小上片尺寸：1500*1200mm??最大上片尺寸：1830*1220mm
? ? ? ? ? ? ?上片厚度：1.5-10mm? ?上片周期：40-60秒（可調）
? ? ? ? ? ? ?傳輸速度：0-40m/min（可調）? ?最大吸片深度：600mm
? ? ? ? ? ? ?最大上片附荷：300KG? ?單側上片臂數量：3個
? ? ? ? ? ? ?單臂吸盤數：3個? ??上片翻轉臂：雙側
? ? ? ? ? ? ?上片工位：單工位? ??安裝電源：380V/50HZ（特殊情況可根據客戶要求調整）
? ? ? ? 安裝功率：8KW? ?壓縮空氣：0.3Mpa-0.5Mpa
? ? ? ? 真空壓力：-70- -90Kpa（根據玻璃厚度可調）
?
二 、 SY-1813全自動CNC玻璃切割機
? ? ? ? ? ? ? 2.1、結構簡介
? ? ? ? ? ? ? ?臥式結構；齒條、圓導軌傳動；伺服電機驅動；X-Y-Z三軸運動，運動控制卡控制，電腦操作。
? ? ? ? ? ? ? ?2.2、加工參數
? ? ? ? ? ? 切割最大尺寸：1830*1220mm? ?切割后最小尺寸：200*200mm
? ? ? ? ? ? 切割厚度范圍：1.5-10mm（不同厚度玻璃需更換刀輪，重新設置壓力）
? ? ? ? ? ? 直線平行度：≤±0.2mm/m? 對角線精度：≤±0.45mm/m（以上精度以掰片前切割線精度為準）
? ? ? ? ? ? 切割橋速度∶0-120m/min.（可調）? 切割橋加速度≥3.0m/s2
? ? ? ? ? ? 機頭速度≤160m/min? ?刀頭架加速度≥6.0m/s2
? ? ? ? ? ? 皮帶傳送速度≥40m/min? ?切割頭定位精度誤差 ≤±0.15 mm
? ? ? ? ? ? ? ?2.3、電源/功率
? ? ? ? ? ? ?安裝電源要求：380V/50HZ? ??設備實際功率：8KW
? ? ? ? ? ? ?壓縮空氣：0.6PA
? ? ? ? ? ? ?2.4、機械配置
? ? ? ? ? ? ??框架：方管焊接? ?臺板：采用進口防水/防火板（臺面平整度≤±0.20mm/m）
? ? ? ? ? ? ??齒條/導軌：日本KHK? ??傳輸帶/帶輪：優質國產
? ? ? ? ? ? ??刀輪/輪夾：日本東洋/TOYO
? ? ? ? ? ? ? 2.5、電器配置
? ? ? ? ? ?采用微軟視窗界面，品牌組裝電腦? ?電機：三軸均選用日本安川伺服電機
? ? ? ? ? ?接近開關：臺灣陽明? ?控制卡：美國Galil運動控制卡
? ? ? ? ? ?主要電器原件：正泰? ??氣動比例閥：日本SMC
?
三、X-Break-Out 全自動橫向掰片機
? ? ? ? ? ? ? 3.1、產品功能
? ? ? ? ? ? ? ?本機器采用上面騎跨切割線滾輪壓持，下面頂桿機構。上下均為氣動控制。根據收集的數據信號，掰斷切割后的玻璃。掰開后的玻璃傳輸至機器第二段，完全進入第二段后，側向傳輸膠輥抬升，把玻璃傳輸至縱向掰片機。
? ? ? ? ? ? ? 3.2、產品配置
? ? ? ? ? ? ? 框架：國標方管焊接? ?PLC：臺灣臺達
? ? ? ? ? ? ? 觸摸屏：臺灣臺達? ??傳輸電機：臺灣臺達伺服
? ? ? ? ? ? ? 氣缸：國產可調氣缸? ?壓輪：自制POM輪
? ? ? ? ? ? ? 傳輸同步帶：優質國產??壓持：聚氨酯膠輪
? ? ? ? ? ? ? 3.3、加工參數
? ? ? ? ? ? ? 原片加工范圍：≤1830*1220mm? ?掰片后范圍：456*404mm（可按照需方要求設計）
? ? ? ? ? ? ? 設備安裝功率：3kw? ?節拍：滿足整線節拍
?
四、Y-Break-Out 全自動縱向掰片機
? ? ? ? ? ? ?4.1、產品功能
? ? ? ? ? ??本機器采用上面騎跨切割線滾輪壓持，下面頂桿機構。上下均為氣動控制。根據收集的數據信號，掰斷切割后的玻璃。掰開后的玻璃傳輸至機器第二段，完全進入第二段后，側向傳輸膠輥抬升，把玻璃傳輸至下位機。
? ? ? ? ? ? ?4.2、產品配置
? ? ? ? ? ? 框架：國標方管焊接??PLC：臺灣臺達
? ? ? ? ? ? 觸摸屏：臺灣臺達? ?傳輸電機：臺灣臺達伺服
? ? ? ? ? ? 氣缸：國產可調氣缸? ?壓輪：自制POM輪
? ? ? ? ? ? 傳輸同步帶：優質國產??壓持：聚氨酯膠輪
? ? ? ? ? ? 4.3、加工參數
? ? ? ? ? ? 原片加工范圍：≤500*1220mm? ?掰片后范圍：456*404mm（按照需方要求設計）
? ? ? ? ? ? 設備安裝功率：3kw? ?節拍：滿足整線節拍
?
