1.1.1 旋轉式料架：通過叉車或吊裝設備將整包玻璃安置在我配備的旋轉料架上（含A字架2套），底托輔助兩側定位條需人工配合位置，完成一面后可旋轉180°自動換面補料；
1.1.2 十字機械臂：龍門式結構，配合自制的氣動夾頭用于夾取玻璃中間的擱紙，平移并釋放至可移動的廢紙車內（含廢紙車2臺），以次數計算，廢紙車滿載需人工換車；
1.1.3 快速翻片機：由帶有多組真空吸盤的翻轉臂吸取玻璃，完成翻轉后由8組滾輪軸及4組皮帶配合將玻璃輸送至下游設備，傳輸由伺服電機驅動，旋轉由變頻控制，高靈敏接近感應開關及機械靠輪導向，具有到位精準、運行平穩等優點，滾輪及皮帶傳輸采用伺服驅動器調速、速度可跟據實際生產需要調節；在整個運行狀態過程中實時監控設備的工作狀態，并提供軟/硬件保護（含安全圍欄1套），保證設備的可靠運行。

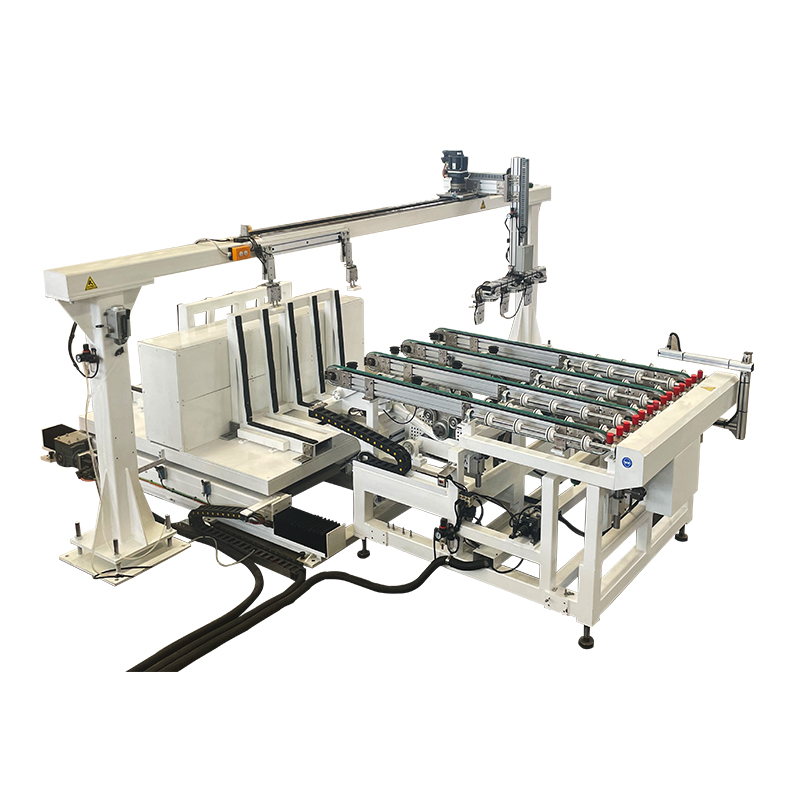

本產品主體設備按照功能模塊主要分成3部分，原材料存放料臺、取紙機械手，取玻璃機臺，通過PLC及觸摸屏協調控制各部分的運動，配合完成原材料從存放、換料、取紙、取料等一系列操作。結構簡潔，功能穩定可靠具有較高經濟性且易于維護。
